SPC控制图——不合格品数c 图详解

关键词：SPC控制图,c图

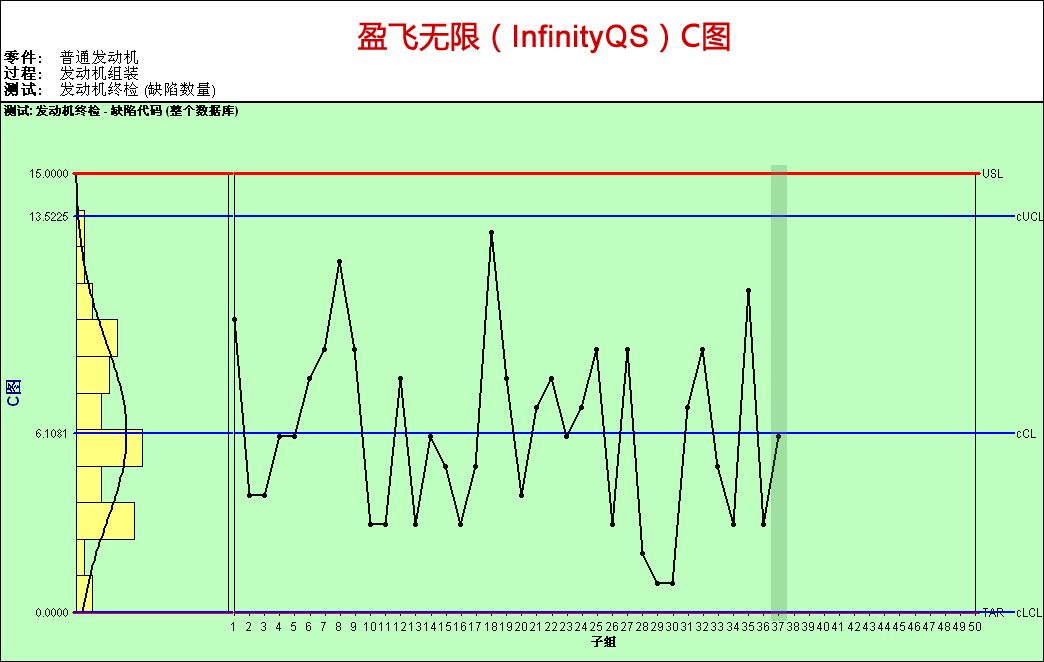

SPC控制图——C图

c 图是用来测量一个检验批内的不合格（或缺陷）数量的SPC控制图。c 图要求样本的容量恒定或受检材料的数量恒定，它主要应用于以下两类检验：

不合格分布在连续的产品流上（例如每匹维尼龙上的瑕疵，玻璃上的气泡或电线上绝缘层薄的点），以及可以用不合格的平均比率表示的地方09 如每100㎡维尼龙上的瑕疵）；

在单个的产品检验中可能发现许多不同潜在原因造成的不合格（例如：在一个修理部记录，每辆车或元件可能存在一个或多个不同的不合格）。

以下是绘制和应用c 图步骤详解，与前面所介绍的p 图的基本绘制方法有相同之处，不同之处介绍如下：

A.收集数据

检验样本的容量（零件的数量，织物的面积，电线的长度等）要求相等，这样描绘的c 值将反映质量性能的变化（不合格的发生率c）而不是外观的变化（样本容量n），在数据表中记录样本容量；记录并描绘每个子组内的不合格数（c）。

B. 计算控制限

计算过程不合格数均值（c）：

式中：c1，c2…为k 个子组内每个子组的不合格数

计算控制限（UCLC 和LCLC）

C图与np图相似，二者均是计数型SPC控制图，且控制对象均为不合格品数，但需要注意的是，np图针对整个产品的不合格数，而C图针对产品上的某个特性的不合格数量，如布匹上的疵点数，铸件上的砂眼数。
