SPC控制图——np图

np 图是用来度量一个检验中不合格品数量的计数型SPC控制图。与p 图不同，np 图表示不合格品的实际数量而不是与样本的比率，当满足下列情况时可选用np 图：（a）不合格品实际数量比不合格品率更有意义或更容易报告；（b）各阶段子组的样本容量相同。下面我们就来介绍制作np图是如何收集数据与计算控制限的。

A．收集数据

被检验样本的容量必须相等。分组的周期应按照生产间隔和反馈系统而定。样本容量应足够大使每个子组出现几个不合格品，在数据表上记录样本的容量；记录并描绘每个子组内的不合格品数（np）。

B．计算控制限

首先，计算过程不合格品数的均值（np）。

式中：np1、np2……为K 个子组中每个子组的不合格数。

第二，计算上、下控制限（UCL，LCL）。

式中n=子组的样本容量。

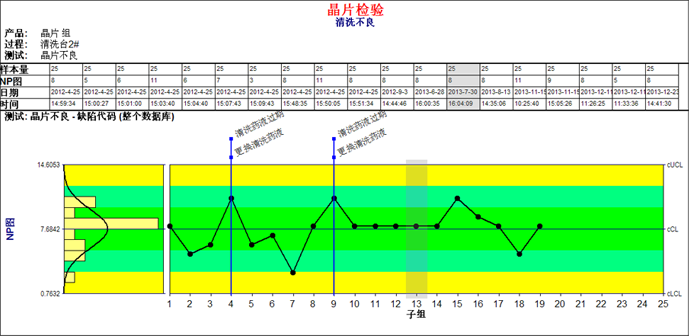

作为SPC控制图的一种，np图用于控制对象为不合格品数的场合。设n为样本量，p为不合格品率，则np图为不合格品数。制作SPC控制图进行过程监控时，应根据数据类型与实际需求选择np图。
