多路转换器

通过电子端口将量具设备直接连到英国威廉希尔体育公司软件或其他软件应用程序,进行数据输入,能够显著提高您的实时数据采集能力。这样的电子设备可以大大缩短数据采集时间,并最大限度避免手动采集数据可能出现的误差。

多通道电子量具接口(通常称为量具多路转换器)可帮您将多个测量设备连接到计算机单个串行通信端口中。

当您需要连接到未启用无线设备的传统系统上时,多路转换器则允许您从多达16个设备中采集数据。

英国威廉希尔体育公司 MUX2/4 量具多路转换器

英国威廉希尔体育公司Mux2 / 4系列高级量具接口集成了32位微处理器技术,为我们的量具接口提供了其他同类产品所不能比拟的强劲性能。 备受青睐的技术支持服务和卓越的质量声誉,完全消除企业对产品品质的后顾之忧。

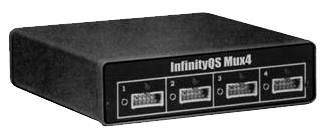

4-Channel Universal Gauge Multiplexer: Front panel

4通道通用量具多路转换器:前面板
  • Mux2: 2 – 10 针输入接口
  • Mux4: 4 – 10 针输入接口
  • 为每个输入(2.5mm) 提供脚踏开关接口
  • 数据发送指示灯

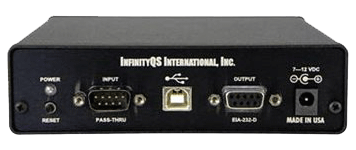

4-Channel Universal Gauge Multiplexer: Back panel

4通道通用量具多路转换器:后面板
  • Port+,DB9M RS232接口
  • 输出,DB25F RS232接口
  • 电源接口
  • 复位键
  • LED电源指示灯

功能

标准功能
  • 每个英国威廉希尔体育公司 Mux可连接多达5个数字/串口工具(如:卡尺、千分尺、电子秤等)
  • 所有量具相连时,端口独立触发数据
  • 动态操作模式包含:MIN、 MAX、TIR
  • 输出包含量具 ID 的标准 RS232数据供 SPC 工具分析
高级功能
英国威廉希尔体育公司 Mux2 / 4与同类设备相比,集成了诸多先进功能。事实上,英国威廉希尔体育公司的许多客户都发现这些功能非常有价值,特别实用。例如:

•    高速的MIN/MAX/TIR数据读取– 同时读取所有量具数据
•    均值/极差输出
•    英制单位与公制单位自然转换
•    为量具输入提供电力
•    按需读取数据
•    连续读取数据
•    对数据变更作标记
•    先进的计算功能
•    通用数据发送
•    根据客户需要定制所需特性
英国威廉希尔体育公司2/4口多路转换器(Mux2/4)可以连接众多品牌数字量具,如:Mitutoyo、Fowler、Federal、Maxum、Chicago Dial Indicator、Mahr、Starrett、Brown和Sharp 等,量具可以是电子秤、天平、计数器、三坐标仪等设备。

这些数字/串口设备可以混合使用,也可以配套使用。通过这些设备,用户可以对数据采集过程进行整体控制。
增强型端口是英国威廉希尔体育公司2/4口多路转换器(Mux2/4)特有的技术。此技术可以将串口设备(如电子秤),作为一个额外的设备连接到计算机的一个单独的串口上,或连接到多接口设备上,然后再和计算机的串口相连。
英国威廉希尔体育公司2/4口多路转换器(Mux2/4) 通用的输入可以让您根据系统要求自由选择任何量具,英国威廉希尔体育公司2/4口多路转换器(Mux2/4)可把从任何量具上读取的数据转换成SPC程序能够真正识别的标准数据格式,继而输出到计算机的通讯端口上。
英国威廉希尔体育公司2/4口多路转换器(Mux2/4)使用非常简单,连接完成即可开始使用,无需任何档位设置,也不需安装任何软件。只要接通电源,连线完成即可使用。

英国威廉希尔体育公司Mux2/4产品规格

通用量具输入
  • 连接数字量具,如: Mitutoyo、Fowler、Federal Maxum、Chicago Dial Indicator、Mahr、 Starrett、Brown、Sharpe等
  • 连接串口设备,如:重量秤、天平、计数器、三坐标仪及其它输出设备
  • 每个端口可独立设置
输出格
  • 26 ASCII 字符,分号分隔输出
    • NNNN,####.#####,MMMMM,PP<cr><lf>
  • NNNN – 数字读取,4 字符
  • ####.##### – 数值读取,10字符
  • MMMMM – 输出模式,5字符
  • PP – 集线器接口号码,2字符
  • <cr><lf> – 记录终止符 (回车 + 换行), 2 个字符
计算机端口设置
  • 波特率:9600,奇偶校验:无,数据位:8 和停止位:1 比如:9600,n,8,1。
数据发送
  • 量具的读取可通过量具发送按钮、远程脚踏开关或主机命令来控制。
  • 量具读数可根据需要分次读取或一次性读取。
电源输入要求
  • 7 到 9 伏直流电
  • 300 毫安
  • 正极 (+) 居中
规格
  • 5 ½" 长 x 5 ½" 宽 x 1 ½" 高


可选模块组
  • 仅使用Mitutoyo 量具
  • 每次输入按下数据发送按钮
  • 模拟输入
