SPC控制图的相关知识

关键词：SPC、SPC控制图

20世纪20年代，美国人休哈特提出了过程控制理论以及控制过程的具体工具—控制图；同期，日本名古屋工业大学调查了200家日本中小型企业（但应答的只有115家），结果发现平均每家工厂采用137张控制图。由此可见，早在90年前，控制图一经诞生就投入到对过程管控的应用中，助力企业大大加快了管理现代化的步伐。那么究竟什么是SPC控制图，其作用是什么，下面通过几个相关知识点向您介绍。

spc控制图的概念

控制图（Control Chart）是对过程质量特性值进行测定、记录、评估，从而监察过程是否处于控制状态的一种用统计方法设计的图。

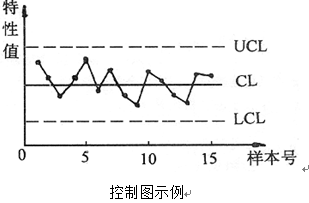

SPC控制图的结构

上图可见，SPC控制图有中心线（CL，Central Line）、上控制限（UCL，Upper Control limit）和下控制限（LCL，Lower Control limit），并有按时间顺序抽取的样本统计量的描点序列。若控制图中的描点落在UCL与LCL之外或者描点在UCL与LCL之间的排列顺序不随机，则表明过程异常。控制图有一个很大的优点，即在图中将所描绘的点子与控制界限相比较，从而能够直接地看到产品或服务的质量变化。

SPC控制图的重要性

控制图是SPC工作中用于预防的重要分析工具，控制图可用以直接控制与诊断过程，是质量管理七大工具的重要组成部分。

SPC控制图在贯彻预防原则中的作用

控制图的作用是：及时告警。应用控制图对生产过程进行监控，当点子呈上升趋势，则过程有问题，须及时采取措施加以消除；当控制图上的点子突然出界，则显示异常，须查出异因并加以消除。

SPC控制图的分类

根据国际GB/T 4091—2001，SPC控制图分为七种：
