SPC控制图——分析用控制图

关键词：SPC,控制图,分析用控制图

稳态是SPC控制图评估监控的目标，根据追求稳态所处阶段的不同，控制图可分为分析用控制图与控制用控制图两个阶段。本文将主要介绍分析用控制图。

SPC分析用控制图的首要目标是寻找过程的稳态，及只有偶然因素没有异常因素的状态，如图一所示。从图一可见，前三个分布图形各不相同，说明还未达到稳态，在经过调整之后，后三个分布图形完全相同，已经达到了稳态。对未达到稳态的过程进行调整，运用“查出异因，采取措施，保证消除，纳入标准，不再出现”，最终达到稳态。这种稳态又称为统计稳态。

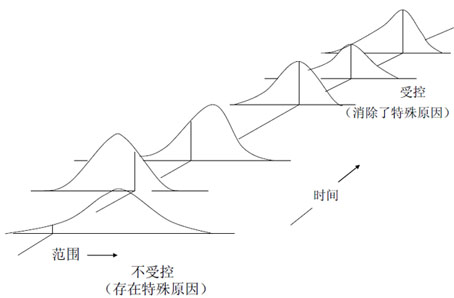

图一 稳态的图示

除了统计稳态以外，还要分析过程的技术稳态。技术稳态是指过程满足技术标准、技术要求的能力，判断过程是否达到了技术稳态依据的是规格界限。换言之，利用控制界限来判断过程是否处于统计稳态，利用规格界限来判断技术稳态。

衡量过程技术稳态的常用指标是过程能力指数。荷兰学者威尔达把过程能力指数满足技术要求称为技术稳态。参见图二。从图中可见，前三个分布图形相同，已经达到了稳态，但他们的不合格率过大，及过程能力指数太小，在经过调整后，后三个分布图形相同，达到了稳态，而且它们的不合格品率，即过程能力指数也同时满足了技术要求。

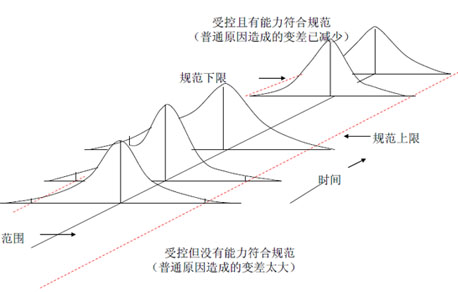

图二 技术稳态的图示

从图二中可以看出，技术稳态受偶因波动情况的影响，提高技术稳态，需要通过减少偶因的波动来达到。SPC控制图不是控制偶因的工具，因而控制图对提高过程技术稳态没有帮助。统计稳态与技术稳态这两个问题是互相独立的，需要分别进行处理。

SPC分析用控制图是寻找稳态的过程，因此也是质量不断改进的过程。
