在 ProFicient™ 中建立预控制图

控制图可以研究单个测量数据与公差限之间的关系。通过这种方式,使用预控制图可以对某操作员生产出不合格产品的可能性进行预警。虽然预控制图看起来与标准控制图很像,但是千万不要将其与休哈特控制图混淆。控制图通过从实际数据中计算得到的控制限来对有统计显著性的过程改变状况进行报警监控。即使没有不合格品产生,控制限也可以通过数据的正态波动性(统计数据的±3σ范围)来界定显著的过程改变情况。

相对休哈特控制图来说,预控制图是用来突显与目标值不可接受的偏离。这种图形一般只用于那些已经处于统计受控状态,并且Cpk高于1.0( 理想状况在2到3之间) 的过程。在ProFicient SPC软件中建立预控制图分四个步骤,我们将从设置公差限开始。
设置公差限
1、在选项>公差限菜单中根据零件/测试的组合设置公差限(见图一)。

2、填入公差上限,下限及目标值。

3、将Cp的目标值设定为1.0,点击保存并关闭对话框。

注意: 只有当Cp的目标值等于1.0的时候公差限才会作为预控制限显示。如果用户期望的预控制限窄于公差限,就需要将Cp的目标值调整为大于1.0。
英国威廉希尔体育公司SPC软件-公差限设置

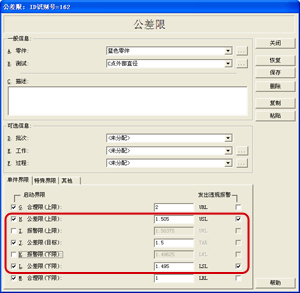

图一 对传统预控制图,设定上/下/目标限

英国威廉希尔体育公司SPC软件-公差限设置

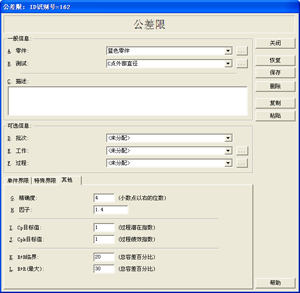

图二 将目标Cp值设定为1.0
生成预控制图
当公差限设定好之后,就可以创建预控制图了… …

1、选择图表>新建菜单,当对新图表起好名称并使其自动连接到现存的数据登录结构之后, ProFicient 将提示用户选择要建立的图表类型(见图三)。

2、在图表类型栏选择变量控制图。

3、之后,在B项位置的下拉菜单选择预控制图。当第一次进行此操作时,需确定“模版”栏显示为“无”。在剩余窗口中继续操作,选定将要在图表上显示的数据内容等信息。此时,一张预控制图就生成了(见图三)
英国威廉希尔体育公司SPC软件-图表选择框

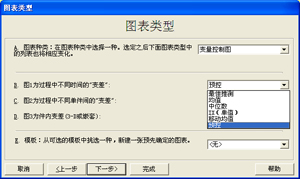

图三 用来选择预控制图的图表选择对话框

英国威廉希尔体育公司SPC软件-预控制图

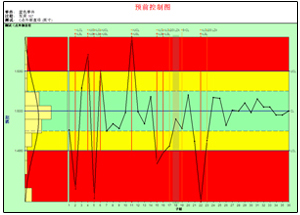

图四 传统型预控制图包含的绿/黄/红色区域
显示预控制图各区域颜色
操作如下:

1、从菜单栏选择图表>显示各选项>曲线图。将会看到如图四的内容。

2、在预控制图选项卡上,点击激活区域填充颜色。

3、要显示红色区域(代表超出公差范围),可以通过“扩大数值范围”选项中的百分比来调整图表数据显示范围。
英国威廉希尔体育公司SPC软件-图表选项

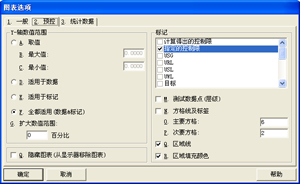

图五 图表选项对话框显示区域填充色已激活
激活预控制图报警规则
操作如下…

1、选择选项>报警通知规则,将会看到如图五的内容。

2、预控制图报警规则都带有“PC”前缀。要激活某条规则时,双击该规则即可。所有的ProFicient报警规则中,被激活的规则会在右边显示 <激活>字样,确认您所做的与图中所示一致。

英国威廉希尔体育公司SPC软件-报警通知规则窗

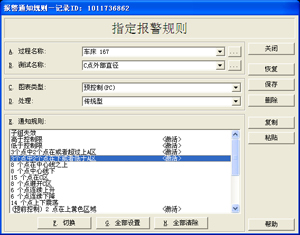

图六 报警通知规则窗口:显示预控制图规则
ProFicient 如何计算预前控制限
ProFicient SPC软件中的预控制图显示的控制限是基于公差限以及目标Cp值计算得到的。相应的计算公式如下表一中所示。注意当目标Cp值大于1.0的时候,预控制限范围将小于公差限范围。
双侧预控制限 单侧预控制限
英国威廉希尔体育公司SPC软件-预前控制限 英国威廉希尔体育公司SPC软件-预前控制限

英国威廉希尔体育公司SPC软件-预前控制限

英国威廉希尔体育公司SPC软件-预前控制限
